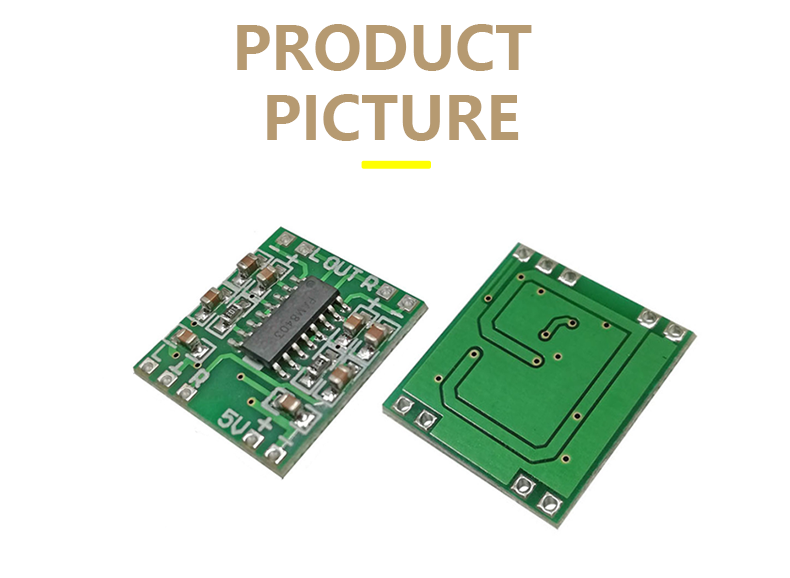

Плата миниатюрного цифрового усилителя мощности XST-MZ-104 PAM8403

XST-MZ-104

В плате миниатюрного цифрового усилителя мощности XST-MZ-104 используется микросхема низковольтного стерео цифрового усилителя мощности PAM8403. Диапазон рабочего напряжения составляет 2,5 ~ 5,5 В. Он может питаться от литиевой батареи 18650 или зарядного устройства для мобильного телефона 5 В, а эффективность составляет не менее 90%. Когда напряжение источника питания составляет 5 В, а сопротивление динамика 4 Ом, выходная мощность может достигать 2x3 Вт. Может широко использоваться в портативных аудиоустройствах, таких как Bluetooth-колонки, MP3-плееры и наушники.

минимальный заказ

1 кусок

количество:

отправить контакт

добавить в корзину

миниатюрная плата цифрового усилителя мощности XST-MZ-104 используется микросхема низковольтного стерео цифрового усилителя мощности PAM8403. Диапазон рабочего напряжения составляет 2,5 ~ 5,5 В. Он может питаться от литиевой батареи 18650 или зарядного устройства для мобильного телефона 5 В, а эффективность составляет не менее 90%. Когда напряжение источника питания составляет 5 В, а сопротивление динамика 4 Ом, выходная мощность может достигать 2x3 Вт. Может широко использоваться в портативных аудиоустройствах, таких как Bluetooth-колонки, MP3-плееры и наушники.

Номер модели: XST-MZ-104
Тип: Платы и комплекты для разработки микросхем усилителей
Место происхождения: Гуандун, Китай.
Фирменное наименование: Ксанстер
Чипсет: PAM8403
Рабочее напряжение: 2,5-5,5 В
Согласование звукового сигнала: 4-8 Ом
Мощность звукового сигнала: 2-8 Ом

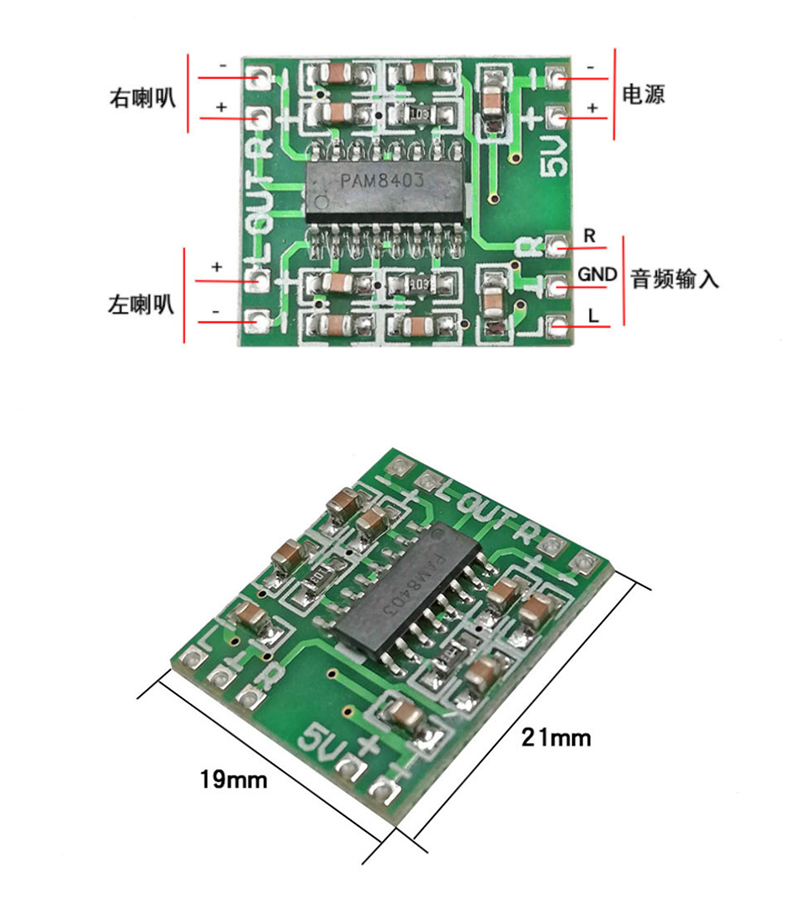

Размер пластины: 21*19 мм

1. Рабочее напряжение: 2,5-5,5 В. Примечание. Напряжение источника питания не должно превышать 5,5 В, а положительный и отрицательный источник питания не должны меняться местами.

2. Согласование рупора: 4–8 Ом, рекомендуется: 4 Ом; Мощность звукового сигнала: 2-8 Вт

3. Вы можете использовать источник питания 5 В от USB-порта компьютера или источник питания 5 В от USB-порта зарядного устройства мобильного телефона или использовать источник питания от литиевой батареи.

4. При высокой эффективности 90% выходная мощность 3 Вт (левый канал) + 3 Вт (правый канал) может обеспечиваться при нагрузке 4 Ом и источнике питания 5 В. КПД усилителей мощности класса A, класса B и других составляет всего около 30%, а усилители мощности класса D пользуются большим уважением в рамках современной «зеленой» тенденции.

5. Усилитель мощности класса D имеет чрезвычайно высокую эффективность, что не влияет на качество звука из-за повышения температуры, и ему не требуется добавлять радиатор, поэтому занимаемый объем очень мал.

6. Плата усилителя мощности имеет встроенную схему подавления шума, при включении/выключении питания шум отсутствует; Модуль имеет защиту от короткого замыкания по току и защиту от перегрева.

7. Размер пластины: 21*19 мм.
