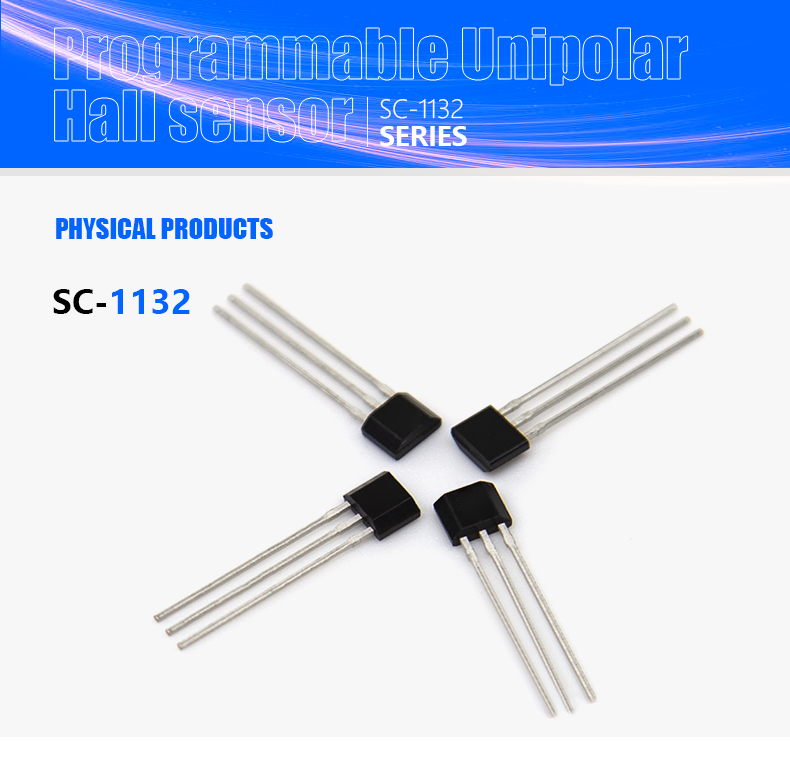

SC-1132 홀 기어 센서 DC 브러시리스 팬 강한 저항 기계적 스트레스 홀 칩

홀 칩이 있는 DC 팬의 작동 원리

전도체는 전류를 통과하여 자기장을 생성합니다. 도체를 다른 자기장에 놓으면 인력이나 반발력이 발생하여 물체가 움직입니다. DC 팬 블레이드 내부에는 고무 자석이 규소 강판을 감싸고 샤프트는 두 세트의 코일로 감겨 있습니다. 홀 칩은 샤프트에 감긴 두 세트의 코일이 교대로 돌아가도록 하는 일련의 회로를 제어하는 ​​동기 감지 장치로 사용됩니다. 직업. 강판은 서로 다른 자극을 생성하고 자극과 고무 자석은 반발력을 생성합니다. 반발력이 DC 팬의 정지 마찰력보다 크면 DC 팬의 팬 블레이드가 자연스럽게 회전합니다. 홀 칩 구성 요소가 동기화 신호를 제공하기 때문에 팬 블레이드가 계속 작동할 수 있으며 이것이 DC 팬의 작동 원리입니다.

• SC-1132 홀 기어 센서 DC 브러시리스 팬 강한 저항 기계적 응력 ISO9001, Rohs 등 인증을 받은 DC 브러시리스 모터, 휴대폰 및 노트북 컴퓨터에 사용되는 홀 칩.
• 출력 단자 전압:-0.5-60
• 제품 이름:홀 센서 스위치
• 출력 단자 전류 싱크:ISINK 0-50
• 재질::칩
• 작동 주변 온도:-40+150TA
• 최대 접합 온도:-55 +165
• 전원 전압:-40 +60
• 품목::수직 장착 PCB
• 전압::2.5-24v
• 키워드:홀 센서
• 스마트 여부: 예
• 원래 장소:CN,GUA
• 인증:ROHS
• 브랜드 이름:BeeLee
• 모델 번호:BL-4002
• 최대 현재:<20mA
• 최대 전압:<12V

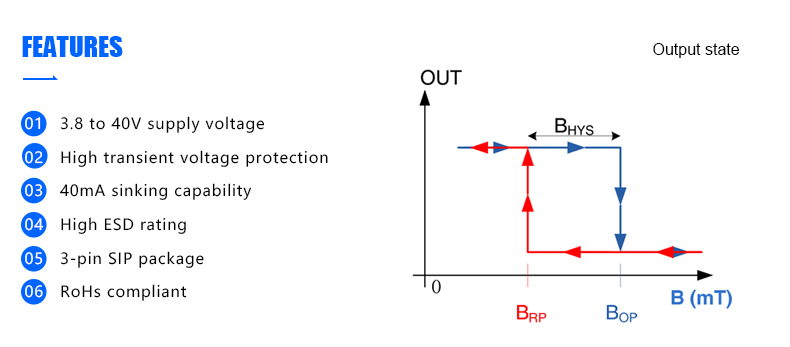

01. SC1132 Hall-Effect 스위치 시리즈는 자기가 더 조밀한 모놀리식 집적 회로입니다.
+150℃까지 확장된 온도에서 지속적으로 작동하도록 설계된 사양이며,
온도 및 공급 전압 변화에 더 안정적입니다. 음의 보상 슬로프
저비용 자석의 음의 온도 계수와 일치하도록 최적화되었습니다.
02. 각 장치에는 3.8 ~ 40V 볼트의 공급 전압으로 작동하는 전압 조정기가 포함되어 있습니다.
2차 홀 전압 발생기, 온도 보상 회로, 소신호 증폭기,
슈미트 트리거 및 최대 40mA 싱크를 위한 개방형 컬렉터 출력.
