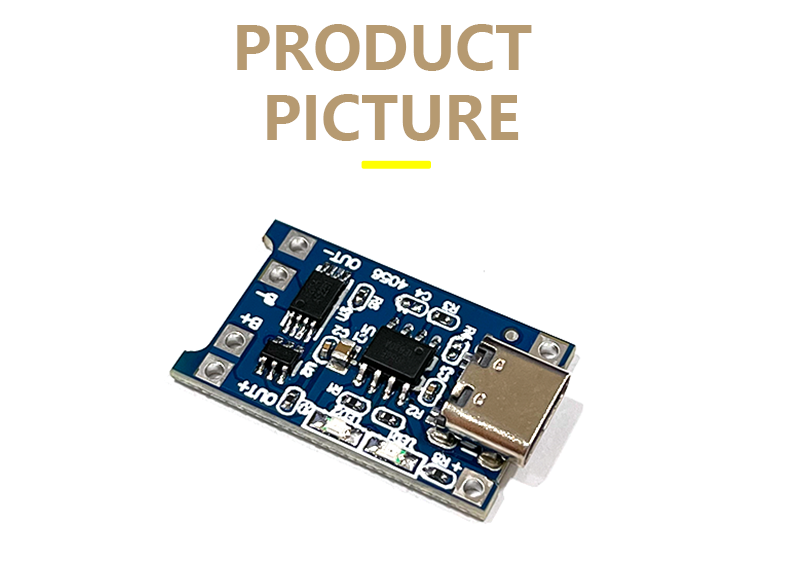

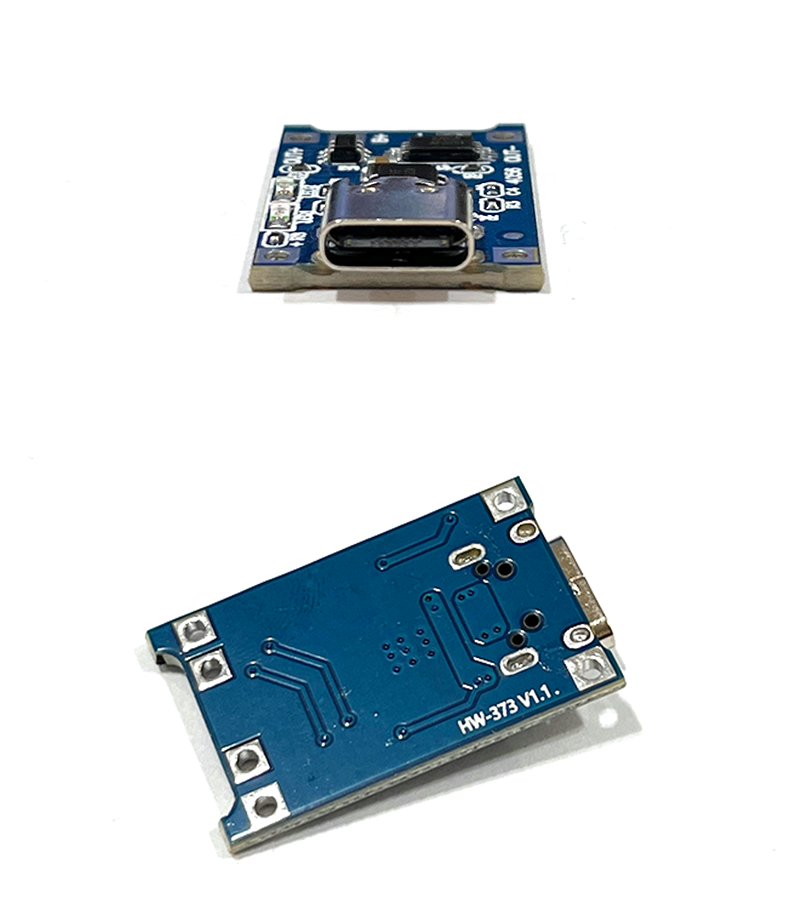

Tp4056 1A リチウム電池充電ボード モジュール タイプ C USB インターフェイス充電 2 つで 1

(1) 製品の特徴:

充電保護機能により、バッテリーの充電とオフを防ぎ、充電電流を自動的に制御してバッテリーをより良く保護します。

Type-Cマザーシートインターフェースは、入力電圧溶接電気を保持し、DIYに便利です。

(2) 製品パラメータ

入力電圧 4.5V-5V

最大充電電流: 1000mA

電圧 4.2V ± 1% として無充電で充電

バッテリー重複保護電圧 2.5V/3A

ボードサイズ 2.8cm×1.7cm

(3) 使用方法

Type-C マザーシートとその隣の +-パッド電源入力端子は 5V の入力電圧に接続されています。 B+リチウム電池の正極、B-リチウム電池の負極。 OUT+ OUT-ブースターボードなどに入力します。バッテリーを B+B- に接続し、携帯電話の充電器を USB に接続すると、電源アクセスがあることを示す青色のライトが点灯し、充電中であることを示す赤色のライトが点滅します。充電が完了すると、赤いライトの点滅が止まり、常時点灯になります。

OUT+ OUT 端に負荷を接続できます。負荷が接続された後、赤いライトが点灯することがよくあります。入力端子に電源がある場合は、電源出力端子から電流が得られます。電源が接続されていない場合、電流はバッテリーから得られ、バッテリー電圧が 2.5V を下回ると、出力は自動的にオフになります。
