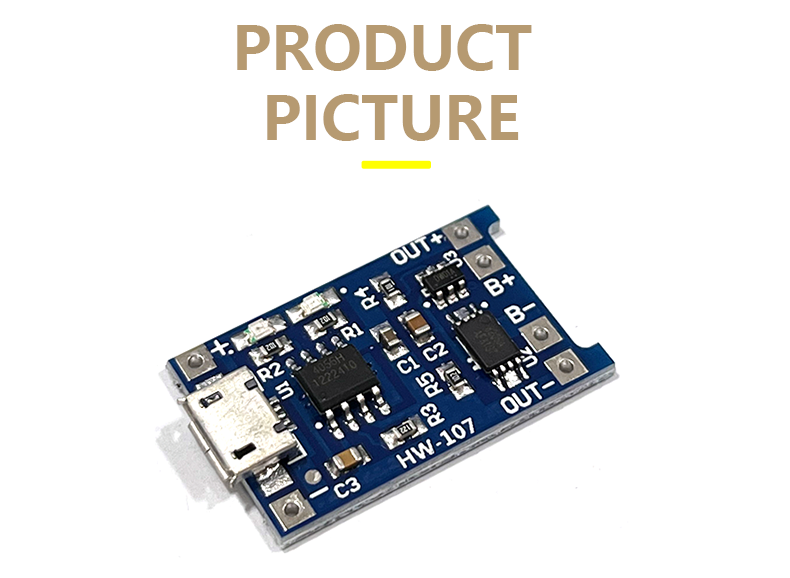

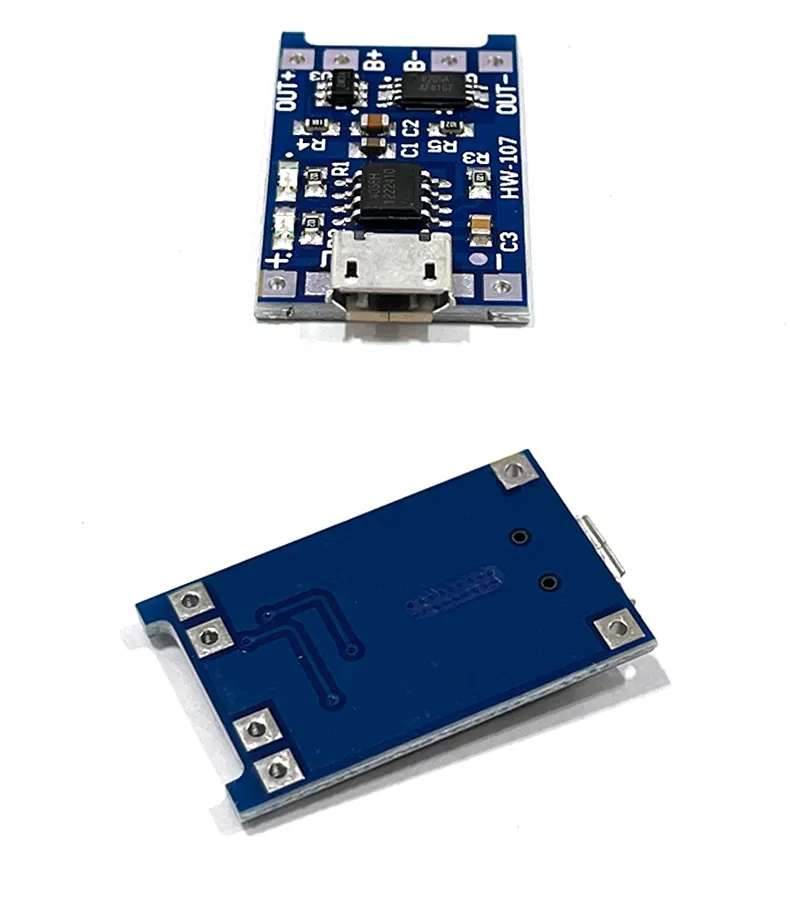

保護付きマイクロ USB リチウム電池充電器モジュール 3.7-4.2V 充電ボード

注意：充電時はOUT端子の負荷を外してください。

モジュールの特性とパラメータ:

入力端子にはMicro USBマザーシートを搭載。携帯電話の充電器を直接使用してリチウム電池を充電できます。

入力電圧の配線溶接点も保持されるため、DIYに非常に便利です。

入力電圧: 5V

充電カットオフ電圧: 4.2V ± 1%

最大充電電流: 1000mA

バッテリー重複保護電圧: 2.5V

バッテリー過電流保護電流: 3A

ボードサイズ: 2.6*1.7cm

説明書：

注: 初めてバッテリーに接続するときは、OUT+ と OUT- の間に電圧が出力されない場合があります。この時、5V電圧を接続することで保護回路を作動させることができます。制御回路を充電する必要があります。携帯電話の充電器を入力に使用する場合は、1A以上の出力が可能な充電器でないと正常に充電できない場合がありますのでご注意ください。

Micro USBのマザーシートとその隣の+ - -パッドは電源入力端子であり、5Vの電圧に接続されます。作動中のリチウム電池の正極、リノリチウム電池の負極。モバイルブーストボードやその他の負荷の正極と負極などの OUT+ および OUT-接続負荷。

バッテリーをB+ B-に置き、携帯電話の充電器をUSBマザーシートに挿入すると、赤色のライトが点灯して充電され、緑色のライトが満充電になります。

18650などのリチウム電池、3.6.7Vなどのポリマー、その他のリチウム電池の充放電保護に使用できます。単一または複数の並列接続も使用できます。
