スマート家電向け安全用傾斜スイッチの選び方：傾斜検知精度と常開（NO）・常閉（NC）出力の解説
2026-10-09

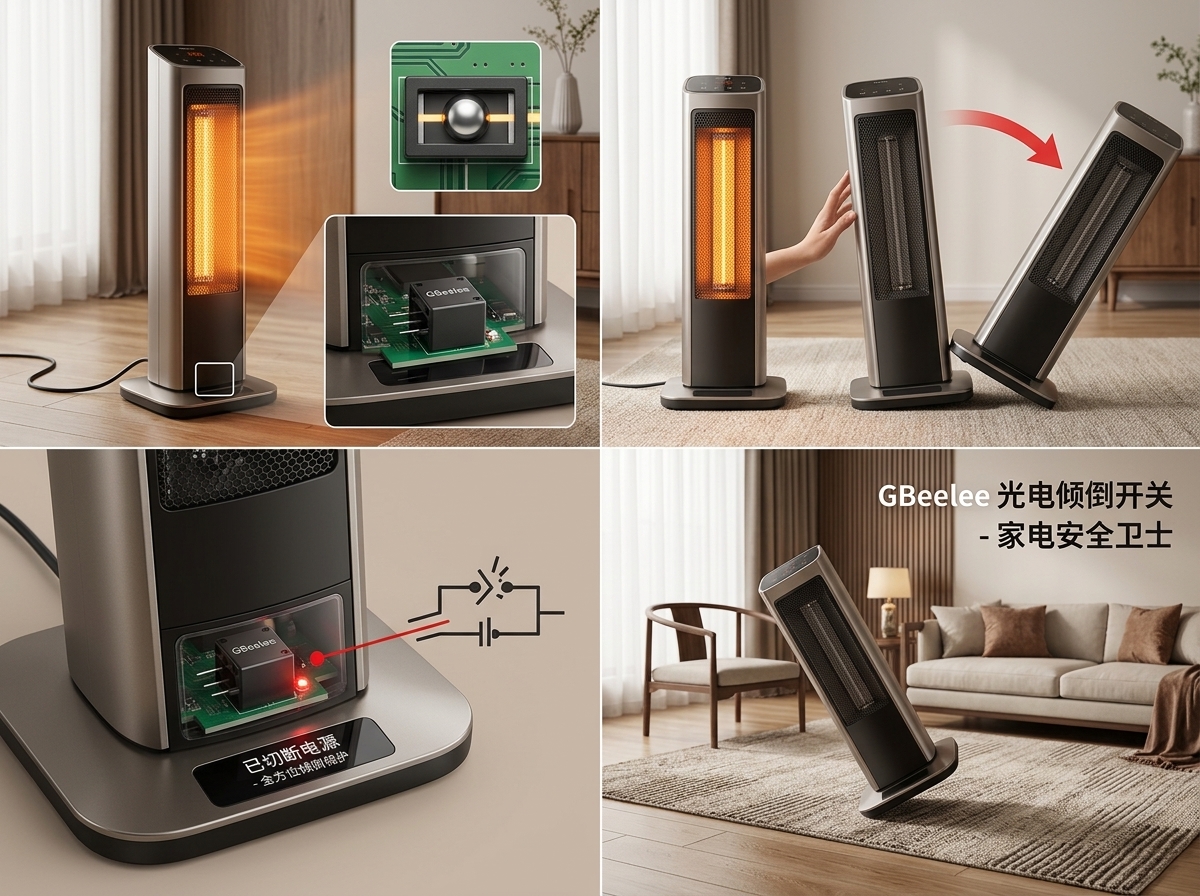

ファンヒーターや電気ストーブ、タワーファンなどの製品開発に携わるエンジニアなら、一度はこのような経験があるのではないでしょうか。試作段階では正常に動作していた傾斜スイッチが、ユーザーの家庭で使用されると頻繁に誤作動を起こすというケースです。原因を調査すると、仕様上のトリガー角度は15°であっても、実際の製品ロットによって10°で動作するものもあれば、20°まで反応しないものもあるという「ばらつき」が判明することがあります。こうしたロット間の偏差は、機械式スイッチでは制御が困難です。
家電の安全基準において、転倒防止機能の応答速度や信頼性への要求は年々高まっています。光電式傾斜スイッチは、非接触検知、接点の酸化がない、長寿命、高精度といった利点を持ち、従来の機械式ボールスイッチに代わる選択肢として普及が進んでいます。しかし、選定にあたっては、「傾斜検知精度」と「常開（NO）／常閉（NC）出力方式」という2つの要素が、機器の安全性を直接左右することになります。
家電の安全基準において、転倒防止機能の応答速度や信頼性への要求は年々高まっています。光電式傾斜スイッチは、非接触検知、接点の酸化がない、長寿命、高精度といった利点を持ち、従来の機械式ボールスイッチに代わる選択肢として普及が進んでいます。しかし、選定にあたっては、「傾斜検知精度」と「常開（NO）／常閉（NC）出力方式」という2つの要素が、機器の安全性を直接左右することになります。
1. 傾斜検知精度：トリガー角度の偏差が信頼性を左右する
傾斜検知精度は、光電式傾斜スイッチにおける最も重要な指標であり、適切な角度で電源遮断（保護）機能が作動するかどうかを決定づけます。精度が不十分だと、本来遮断すべき時に遮断されなかったり、逆に遮断すべきでない時に遮断されたりといったトラブルを招きます。
トリガー角度の一般的な仕様には、10°、15°、20°、25°、30°、45°などがあります。家電の転倒防止用には通常15°～30°が選ばれ、ロボット掃除機の登坂用には10°～15°、精密な水平校正用には3°～10°が用いられます。選定時には、2°～5°程度の余裕（マージン）を見込むことが推奨されます。これは、同一ロットのスイッチであってもトリガー角度にばらつきが生じるためです。機械式スイッチでは±5°程度の誤差が生じやすく、量産品において、わずかに傾斜のある床にファンヒーターを置いただけで頻繁に誤作動を起こす可能性があります。一方、光電式であれば、この誤差を±1°以内に抑えることが可能です。
精度は初期値だけでなく、長期使用時の安定性にも表れます。機械式スイッチはバネの疲労や接点の酸化の影響を受けやすく、長期間使用するとトリガー角度がずれてしまう（ドリフトする）傾向があります。光電式は非接触で検出を行うため、金属部品の酸化による性能低下がなく、寿命や精度の安定性に優れています。
光電式傾斜スイッチには、通常「ノーマルオープン（NO）」と「ノーマルクローズ（NC）」の2種類の出力方式があります。転倒防止用途では、NC（ノーマルクローズ）の採用が推奨されます。NCには「断線検知」機能があるためです。つまり、スイッチとコントローラー間の配線が断線した場合、コントローラーがオープン状態を検知し、同様に電源遮断による保護動作を行います。一方、NO（ノーマルオープン）の場合は断線時に警報を発することができず、安全上のリスクが残ります。選定時によくある間違いとしては、安全ロジックに対する出力方式の影響を見落とすこと（「電源遮断＝安全」が求められる用途ではNCが唯一の合理的な選択肢です）、出力レベル（NPNかPNPか）がメインコントローラーと適合せず信号を認識できないこと、そして断線検知機能による付加的な安全性が考慮されていないことなどが挙げられます。
傾斜検知精度は、光電式傾斜スイッチにおける最も重要な指標であり、適切な角度で電源遮断（保護）機能が作動するかどうかを決定づけます。精度が不十分だと、本来遮断すべき時に遮断されなかったり、逆に遮断すべきでない時に遮断されたりといったトラブルを招きます。
トリガー角度の一般的な仕様には、10°、15°、20°、25°、30°、45°などがあります。家電の転倒防止用には通常15°～30°が選ばれ、ロボット掃除機の登坂用には10°～15°、精密な水平校正用には3°～10°が用いられます。選定時には、2°～5°程度の余裕（マージン）を見込むことが推奨されます。これは、同一ロットのスイッチであってもトリガー角度にばらつきが生じるためです。機械式スイッチでは±5°程度の誤差が生じやすく、量産品において、わずかに傾斜のある床にファンヒーターを置いただけで頻繁に誤作動を起こす可能性があります。一方、光電式であれば、この誤差を±1°以内に抑えることが可能です。
精度は初期値だけでなく、長期使用時の安定性にも表れます。機械式スイッチはバネの疲労や接点の酸化の影響を受けやすく、長期間使用するとトリガー角度がずれてしまう（ドリフトする）傾向があります。光電式は非接触で検出を行うため、金属部品の酸化による性能低下がなく、寿命や精度の安定性に優れています。
光電式傾斜スイッチには、通常「ノーマルオープン（NO）」と「ノーマルクローズ（NC）」の2種類の出力方式があります。転倒防止用途では、NC（ノーマルクローズ）の採用が推奨されます。NCには「断線検知」機能があるためです。つまり、スイッチとコントローラー間の配線が断線した場合、コントローラーがオープン状態を検知し、同様に電源遮断による保護動作を行います。一方、NO（ノーマルオープン）の場合は断線時に警報を発することができず、安全上のリスクが残ります。選定時によくある間違いとしては、安全ロジックに対する出力方式の影響を見落とすこと（「電源遮断＝安全」が求められる用途ではNCが唯一の合理的な選択肢です）、出力レベル（NPNかPNPか）がメインコントローラーと適合せず信号を認識できないこと、そして断線検知機能による付加的な安全性が考慮されていないことなどが挙げられます。
2、選定時の注意点
第一に、トリガー角度を決定します。家電の種類によって要件が異なります。例えば、ファンヒーターや電気ヒーターでは通常15°～30°、ロボット掃除機では10°～15°が一般的です。精度に関しては、高い信頼性が求められる場合は光電式を選ぶことをお勧めします。機械式の場合、量産段階で±5°という精度を管理するのは困難だからです。
第二に、出力方式をNCにするかNOにするかを選びます。転倒防止用には、安全冗長性がより高いNCが推奨されます。同時に、出力レベル（NPN/PNP）がメインコントローラーのチップと適合しているかを確認してください。
第三に、動作環境を確認します。屋内か屋外か、振動はあるか、防水・防塵が必要かなどを考慮します。屋外や湿気の多い環境では、完全密閉パッケージの製品を選ぶ必要があります。
第四に、サンプルを取り寄せて実機テストを行います。3～5個のサンプルを製品本体に組み込み、様々な方向に傾けてテストします。トリガー角度の一貫性やヒステリシス（復帰差）の安定性を確認してください。1つのサンプルだけで結論を出さないようにしましょう。
第五に、メーカーの対応力を確認します。非標準サイズの対応は可能か、サンプルの納期はどれくらいか、技術サポートのレスポンスは早いか、といった点です。これらは実際のプロジェクトにおいて、スペックそのものよりも重要になることが多々あります。
まとめ
光電式傾斜スイッチの選定において重要なのは、傾斜検知精度と出力方式（ノーマルオープン／ノーマルクローズ）の最適な組み合わせを見極めることです。百霊電子（Bailing Electronics）の製品は、傾斜検知精度に関して、トリガー角度の誤差を±1°以内に抑え、100万回以上の動作寿命と360°全方向の傾倒検知を実現しています。設定角度を超えると信号を出力し、MCU制御回路を動作させます。出力方式についてはNPN/PNPを選択可能で、ノーマルクローズ出力には断線検知機能も備わっており、スマート家電の転倒防止用途に最適です。また、動作温度範囲-40℃～+125℃やIP67/IP68の保護等級への対応も可能で、評価は1～3営業日、サンプル納入は2～3週間で完了します。選定に際しては、製品の形状や使用環境を考慮し、サンプルによる実測を通じてトリガー角度の再現性やヒステリシス（復帰差）の安定性を検証することで、最適なモデルを選定することができます。
光電式傾斜スイッチの選定において重要なのは、傾斜検知精度と出力方式（ノーマルオープン／ノーマルクローズ）の最適な組み合わせを見極めることです。百霊電子（Bailing Electronics）の製品は、傾斜検知精度に関して、トリガー角度の誤差を±1°以内に抑え、100万回以上の動作寿命と360°全方向の傾倒検知を実現しています。設定角度を超えると信号を出力し、MCU制御回路を動作させます。出力方式についてはNPN/PNPを選択可能で、ノーマルクローズ出力には断線検知機能も備わっており、スマート家電の転倒防止用途に最適です。また、動作温度範囲-40℃～+125℃やIP67/IP68の保護等級への対応も可能で、評価は1～3営業日、サンプル納入は2～3週間で完了します。選定に際しては、製品の形状や使用環境を考慮し、サンプルによる実測を通じてトリガー角度の再現性やヒステリシス（復帰差）の安定性を検証することで、最適なモデルを選定することができます。
