RFID radyo frekansı IC kart indüksiyon modülü MFRC-522 RC522

MFRC-522 RFID radyo frekans modülü IC kart indüksiyon modülü

S50 Fudan beyaz kart anahtarlığını gönder

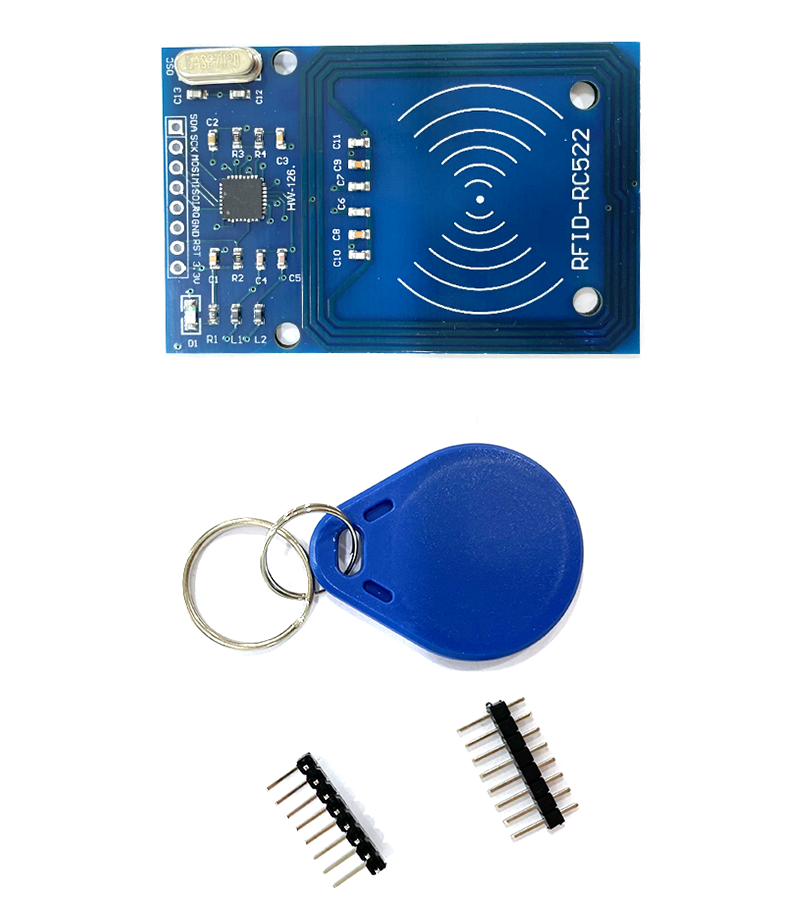

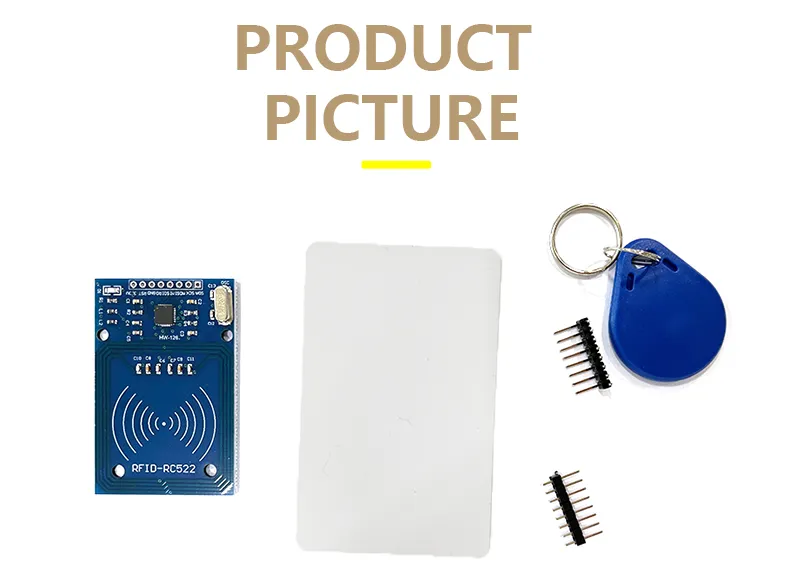

[Gönderim listesi]

1. RFID-RC522 modülü;

2. Standart S50 boş kart;

3. Bir adet s50 uzaylı kartı (şekilde gösterilen anahtarlık şekli);

4. Doğrudan boşaltmalı ve kavisli pimlerden biri;

Temel olarak aşağıdaki içeriği içerir:

A. Destekleyici referans materyalleri;

B. RC522 modülünün uygulama C programı C programları için ana işlemci (MSP430F149 dahil);

[RC522 çipine giriş]

MF RC522, 13.56MHz temassız iletişim ortamından yüksek temaslı iletişimde kullanılan bir okuma-yazma kartı çipidir. NXP tarafından"üç tablo"uygulaması için piyasaya sürülen düşük voltajlı, düşük maliyetli ve küçük, temassız bir okuma-yazma kartı çipidir. Akıllı enstrümanların ve taşınabilir el cihazlarının geliştirilmesi için daha iyi bir seçimdir. MF RC522, 13.56MHz'de pasif temassız iletişim yöntemlerini ve her tür pasif temassız iletişim protokolünü tamamen entegre eden gelişmiş modülasyon ve demodülasyon kavramlarını kullanır. 14443A uyumlu yanıt sinyalini destekleyin. Dijital parça, ISO14443A çerçevelerini ve hata tespitini yönetir. Ayrıca MiFare serisi ürünleri doğrulayan hızlı CryPTO1 şifreleme algoritmasını da destekler. MFRC522, daha yüksek hızlı Mifare serisiyle temassız iletişimi destekler ve iki yönlü veri iletim hızı 424kbit/s kadar yüksektir. 13.56MHz yüksek entegrasyonlu okuma ve yazma kartı serisi çip ailesinin yeni bir üyesi olan MF RC522, MF RC500 ve MF RC530 ile birçok benzerliğe sahiptir ve ayrıca birçok özellik ve farklılığa sahiptir. Bağlantıyı azaltmaya, PCB kartlarının hacmini azaltmaya ve maliyetleri düşürmeye yardımcı olan ana bilgisayar arasındaki iletişim arasındaki SPI modunu benimser.

[RFID modülüne giriş]

MF522 -N modülü, Philips MFRC522 orijinal çip tasarımlı kart okuma okuma devresini kullanır. Kullanımı kolaydır ve maliyeti düşüktür. Cihaz geliştirme ve kart okuyucu geliştirme gibi üst düzey uygulamalara sahip kullanıcılar ile radyo frekans kart terminali tasarımı/üretimine ihtiyaç duyan kullanıcılar için uygundur. Bu modül çeşitli kart okuyucularla doğrudan yüklenebilir. Modül 3,3V'luk bir voltajı benimser. SPI arayüzü ile basit bir hat ile birkaç hat doğrudan kullanıcının herhangi bir CPU anakartına bağlanabilir. Modülün istikrarlı ve güvenilir olmasını sağlayabilir.

[Elektriksel Parametrelere Giriş]

Çalışma akımı: 13-26mA

DC 3.3V Serbest akım: 10-13mA

DC 3.3V Dormasyon akımı: <80UA<80UA

Tepe akımı: <30mA<30mA

çalışma frekansı: 13.56MHz

Desteklenen kart türleri: MiFare1 S50, MiFare1 S70, MiFare Ultralight, MiFare Pro, MiFare Desfire Ürün Fiziksel özellikleri:

Boyut: 40mmX60 mm

Çevresel Çalışma Sıcaklığı: Celsius-20-80 derece

Ortam Depolama sıcaklığı: Santigrat-40-85 derece

ortam bağıl Nemdir: bağıl nem %5 - %95

[Modül arayüzü SPI parametresi]

Veri iletim hızı: maksimum 10Mbit/s
