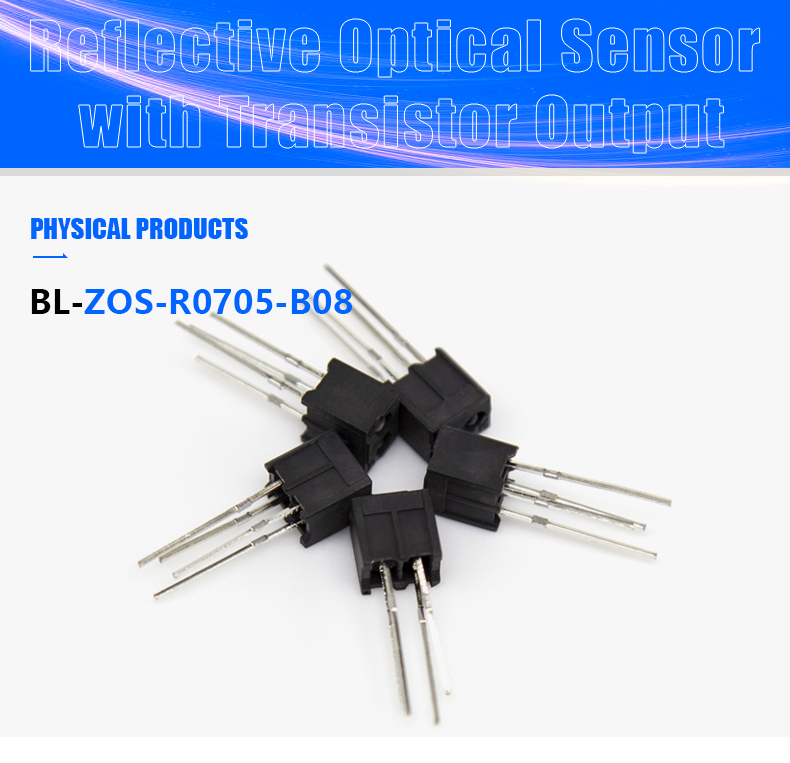

ZOS-R0705-B08 Передающий оптопрерыватель BeeLee для домашнего устройства
- Передающий оптопрерыватель ZOS-R0705-B08 с 5 В 50 мА, используемый для увлажнителя, счетчика, вентиляторов
- Название продукта: трансмиссивный оптопрерыватель
- Применение: бытовая техника и т. д.
- Тип: электронная сборка печатной платы
- Товар: все приложения для печатных плат
- Материал: пластик
- Ключевые слова: ЗОС-Р0705-Б08
- Деталь печатной платы: ПЕРЕКЛЮЧАТЕЛИ
- Минимальный заказ: 1 шт.
- Отгрузка: DHL UPS TNT FEDEX EMS
- Напряжение: 5 В
- Будь умным: да
- Место происхождения: Китай; Гуа
- Сертификация: ISO9001
- Фирменное наименование: BeeLee
- Номер модели:ZOS-R0705-B08
- Макс. Ток: 50 мА
- Макс. Напряжение: 5 В

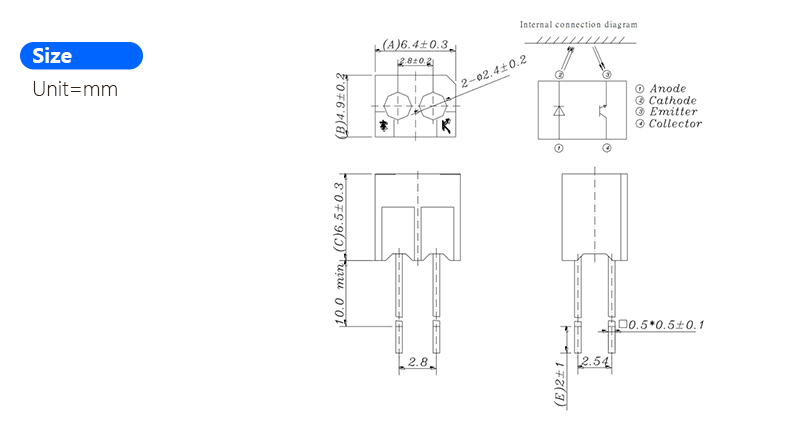

ZOS-R0705-B08 состоит из инфракрасного излучающего диода и кремниевого фототранзистора NPN.
заключены бок о бок на сходящейся оптической оси в черном корпусе из термопластика. Фототранзистор
получает излучение только от ИК. Это нормальная ситуация. Но когда объект находится между ними,
фототранзистор не может получить излучение. Для получения дополнительной информации о компонентах см.
к ИК и ПТ.
01. ZOS-R0705-B08 состоит из инфракрасного излучающего диода и кремниевого фототранзистора NPN,
02. заключены бок о бок на сходящейся оптической оси в корпусе из черного термопластика. Фототранзистор принимает излучение только в ИК-диапазоне.
03. Фототранзистор получает излучение только от ИК-светодиода и избегает шума окружающей среды.
свет.
04. Но когда объект находится между ними, фототранзистор не может получить излучение.
05. Для получения дополнительной информации о компонентах см. IR и PT.
| Параметр(Ta=25℃) | Симбо | Мин. | тип. | Макс. | Единица | Условия | |
| Вход (Излучатель) | Прямое напряжение | ВФ | -- | 1.2 | 1.5 | В | ЕСЛИ = 20 мА |
| Прямое напряжение | ВФ | -- | 1.4 | 1.85 | В | ЕСЛИ = 100 мА tp=100 мкс тр/Т=0,01 | |
| Прямое напряжение | ВФ | -- | 2.6 | 4 | В | ЕСЛИ = 1А tp=100 мкс тр/Т=0,01 | |
| Обратный ток | ИК | -- | -- | 10 | мкА | ВР = 5В | |
| Угол обзора | 2θ1/2 | -- | 35 | -- | град | ЕСЛИ = 20 мА | |
| Пиковая длина волны | λp | -- | 940 | -- | нм | ЕСЛИ = 20 мА | |
| Выход (Детектор) | Темный поток | ИКЕО | -- | -- | 100 | нА | ВКЭ = 20 В Ее=0мВт/см2 |
| C-ES насыщение Напряжение | ВКЭ (сб) | -- | -- | 0.4 | В | IC = 2 мА Ее=1мВт/см2 | |
| Передача Характеристики | Собрать текущий | ИКОНА) | 0.6 | -- | -- | мА | ВКЭ = 20 В ЕСЛИ = 10 мА |
| Время нарастания | тр | -- | 25 | -- | мкс | ВКЭ = 5 В IC = 1 мА RL = 1 кОм | |
| Время падения | тф | -- | 25 | -- | мкс | ||
