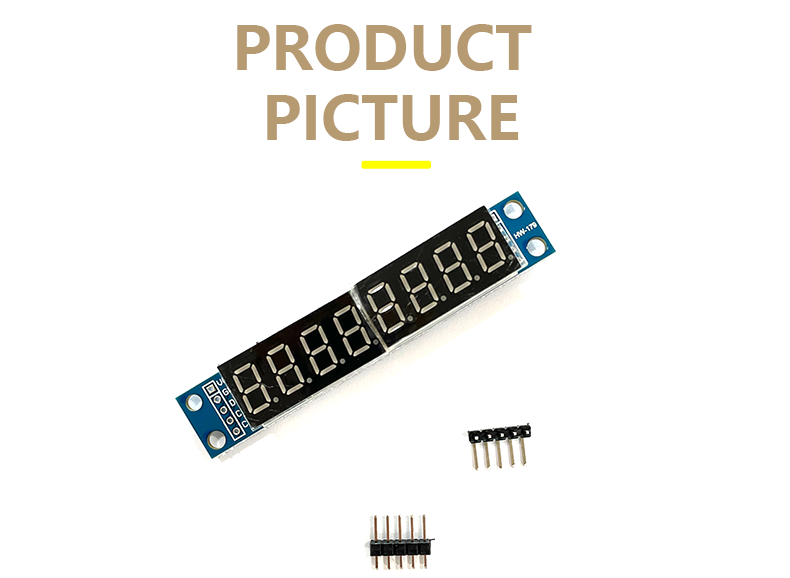

MAX7219 LED 도트 매트릭스 5V/3.3V MCU 마이크로컨트롤러와 호환되는 8자리 디지털 튜브 디스플레이 제어 모듈

XST-MZ-179

최소 주문

1 조각

수량:

연락처 보내기

장바구니에 추가

모델 번호: XST-MZ-179
유형:RF/무선 개발 보드 및 키트, LED
원산지: 중국 광동
브랜드 이름:GBeeLee
신청:8 자리 디지털 튜브 디스플레이 모듈
디스플레이 크기:8비트
패널 크기: 7.1cm * 2cm
일 전압: 3.5v/5v

MAX7219 디지털 튜브 디스플레이 제어 모듈

MAX7219는 통합 직렬 입출력 공동 음극 디스플레이 드라이브입니다. 마이크로프로세서와 8자리 7세그먼트 디지털 LED 디스플레이를 연결합니다. 또한 라인 다이어그램 디스플레이나 64개의 독립 LED를 연결할 수도 있습니다. 여기에는 칩의 BCD 인코더, 다중 도로 스캐닝 회로, 세그먼트 드라이브 및 각 데이터를 저장하는 데 사용되는 8*8 정적 RAM이 포함됩니다. 각 LED의 세그먼트 전류를 설정하는 데는 하나의 외부 레지스터만 사용됩니다.

편리한 4라인 직렬 인터페이스로 모든 일반 마이크로프로세서를 연결할 수 있습니다. 업데이트 시 모든 디스플레이를 다시 쓰지 않고도 각 데이터의 주소를 지정할 수 있습니다. MAX7219는 또한 사용자가 각 데이터를 코딩할지 여부를 선택할 수 있습니다.

전체 장치에는 150이 포함되어 있습니다.μ저전력 차단 모드, 아날로그 및 디지털 밝기 제어. 스캐닝 제한 레지스터를 통해 사용자는 1~8비트 데이터를 표시할 수 있으며 모든 LED가 빛날 수 있는 감지 모드가 있습니다.

3개의 IO 포트만으로 8자리 디지털 튜브를 구동할 수 있습니다! 디지털 튜브가 표시될 때 깜박임이 없습니다! 지원 수준!

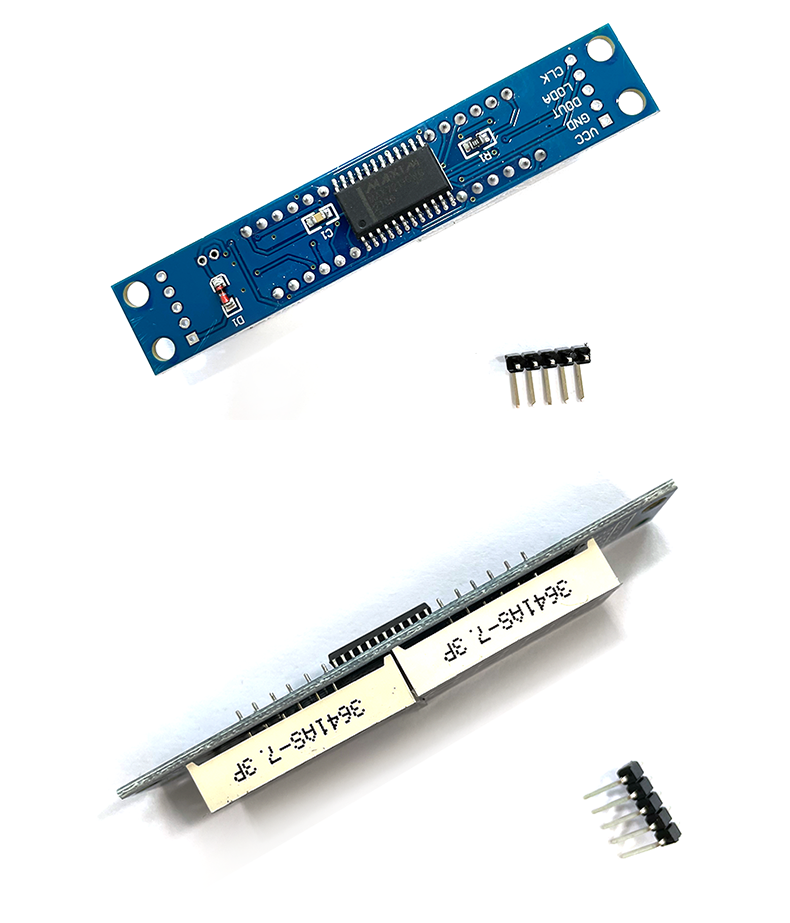

PCB 보드의 네 모서리는 구리 달팽이로 고정되어 단락 등의 사고를 효과적으로 방지할 수 있습니다!

디지털 튜브는 음극 디지털 튜브와 함께 0.36인치 4비트입니다.

이 모듈은 5V/3.3V 단일 칩 기계(51/AVR/STM32 .......)와 호환됩니다.

배선 지침(예를 들어 절차를 취하면 임의의 IO 포트를 선택하고 프로그램에서 포트 정의를 수정할 수 있습니다):

VCC→5V

접지→접지

소음→p00

CS→P01

CLK→P02
