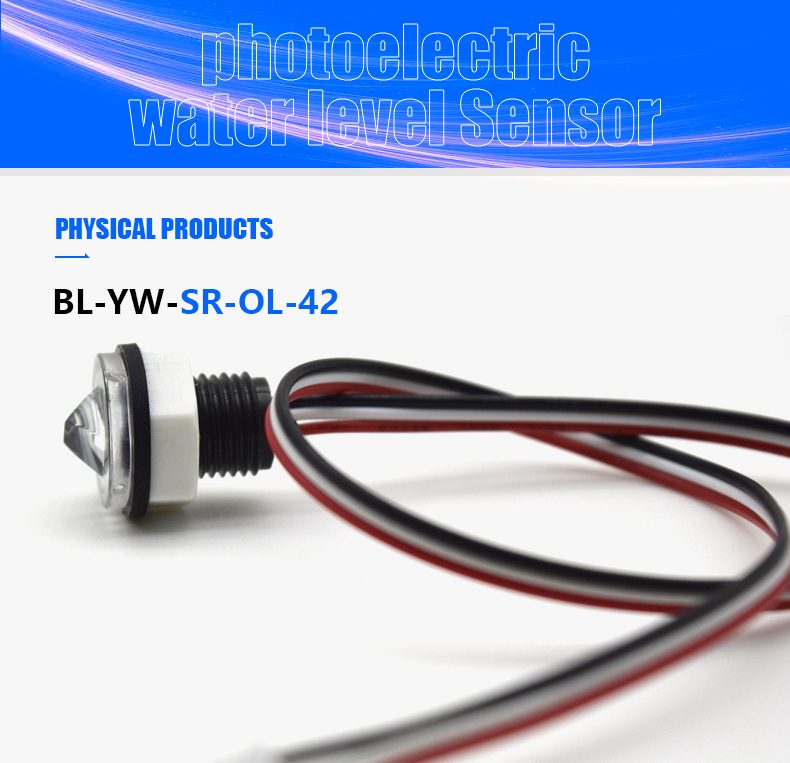

BL-YW-SROL-42 광전 액체 레벨 센서

BL-YW-SROL-42

광전 액체 레벨 센서는 물 탱크의 액체 레벨을 측정하는 데 사용되는 비접촉 정전 용량 센서입니다. 광전 원리를 이용하여 액체 레벨의 변화를 감지합니다. 액체가 광전 센서의 위치를 덮거나 덮지 않으면 빛의 송수신 상태가 바뀌어 액체 레벨의 높이를 감지합니다. 광전 액체 레벨 센서는 물, 기름, 화학 액체 등과 같은 다양한 액체에 적합합니다.

최소 주문

1 조각

수량:

연락처 보내기

장바구니에 추가

광전식 액체 레벨 센서 물 탱크의 액체 레벨을 측정하는 데 사용되는 비접촉 정전 용량 센서입니다. 광전 원리를 이용하여 액체 레벨의 변화를 감지합니다. 액체가 광전 센서의 위치를 덮거나 덮지 않으면 빛의 송수신 상태가 바뀌어 액체 레벨의 높이를 감지합니다. 광전 액체 레벨 센서는 물, 기름, 화학 액체 등과 같은 다양한 액체에 적합합니다.

유형:비접촉식 액체 레벨 센서
원산지: 중국 광동
브랜드 이름:Gbeelee
모델 번호:BL-YW-SROL-42
최대. 전류:<12mA<12 mA
최대. 전압:3.3-5.0V
작동 전압: 3.3-5.0V
물 출력 전압:<0.2V<0.2V
무수 출력 전압:>4.5V
작동 전류:<12mA<12mA
전력 소비:<45mW<45mW
작동 온도:-20℃~80℃
보관 온도:-25℃~85℃
출력 방법: 높고 낮은 수준

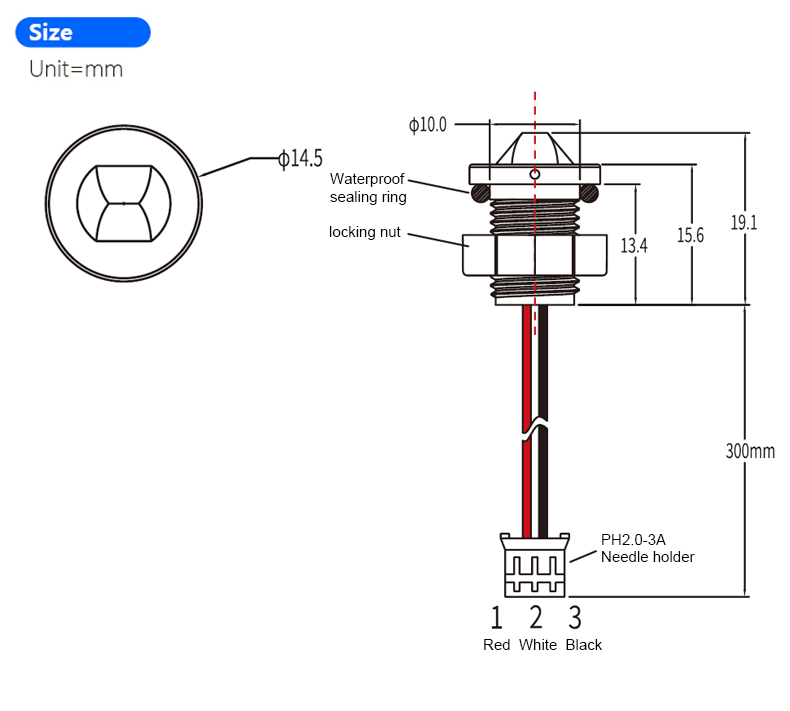

연결 방법: 터미널 와이어 연결
인증:ROHS

01. 감지된 액체가 물이고 수위가 임계 수준보다 낮을 경우 수증기, 증기 또는 물방울이 센서 본체 표면에 모여 신호 출력 전압이 감소합니다. 따라서 실제 응용에서는 수증기, 수증기 또는 물방울의 영향을 고려하여 액체 레벨 임계 전압을 VT로 설정합니다. 신호 끝의 출력 전압이 VT보다 크면 액체 레벨이 임계 액체 레벨보다 낮은 것으로 판단되고, 신호 끝의 출력 전압이 VT보다 작으면 액체 레벨이 임계 액체 레벨보다 높은 것으로 판단됩니다. 액체 수준. VT의 일반적인 값은 0.25~0.5V이며, 구체적인 값은 수증기, 수증기, 물방울의 발생 및 영향 정도에 따라 결정된다. 검출된 액체가 다른 경우에는 액적의 영향도 받기 때문에 이 방법도 고려됩니다.

02. 액위의 변동 특성을 고려하여 프로그램에 흔들림 방지 로직을 추가해야 합니다.

03. 본 액위센서의 배선부분은 방수 처리가 되어 있지 않으며, 프로브 전체를 액체 속에서 사용할 수 없습니다.

04. 실제 사용 시 액위 센서 프로브 표면에 먼지가 너무 많지 않아야 합니다. 있을 경우 즉시 청소해 주십시오. 청소 과정에서 감지 표면이 손상되어서는 안됩니다.

모델	작동 전압	출력방식	출력 동작	응용회로	비고
BL-YW-SR-OL-42A	3.3-5.0V	높은 수준과 낮은 수준	물이 있는 낮은 수준	A형	외부 저항기
BL-YW-SR-OL-42B	3.3-5.0V	높은 수준과 낮은 수준	물이 있는 낮은 수준	B형	내장 저항기

매개변수	상징	정황	일반
작동 전압	VDD		3.3-5.0V
물 출력 전압	V01	VDD=5.0V,Ta=25℃	<0.2V<0.2V
무수 출력 전압	V02	VDD=5.0V,Ta=25℃	>4.5V
작동 전류	IDD	VDD=5.0V,Ta=25℃	<12mA<12mA
전력 소비	PDD	VDD=5.0V,Ta=25℃	<45mW<45mW
작동 온도	토퍼		-20℃~80℃
보관온도	쯧쯧		-25℃~85℃
직장 생활	티		50000H
