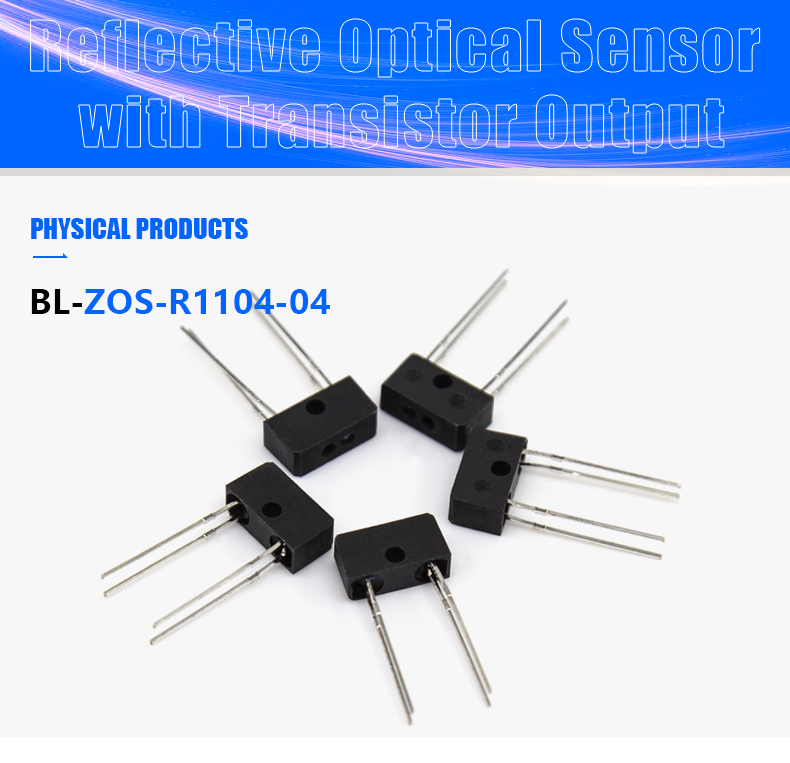

家電製品に使用される ZOS-R1104-04 BeeLee 光電センサー ic
ZOS-R1104-04
数量:
- 製品名：光電センサーIC
- アプリケーション:家庭用電化製品等
- タイプ:電子 PCB アセンブリ
- 項目: すべての PCB アプリケーション
- 素材:プラスチック
- キーワード:ZOS-R1104-04
- PCB項目:スイッチ
- MOQ:1 個
- 発送：DHL UPS TNT FEDEX EMS
- 電圧：5V
- スマートかどうか：はい
- 原産地:CN;GUA
- 認証:ISO9001
- ブランド名:ビーリー
- モデル番号:ZOS-R1104-04
- 最大。電流：50mA
- 最大。電圧：5V

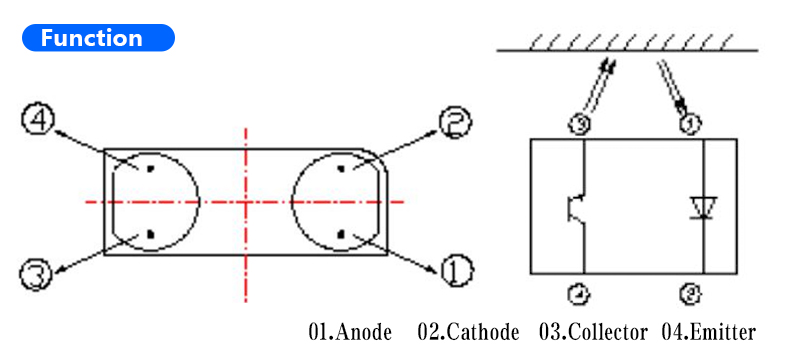

ZOS-R1104-04 は、赤外線発光ダイオードと NPN シリコンフォトトランジスタで構成されています。
黒色の熱可塑性樹脂製のハウジングに収斂する光軸上に並べて収納されています。
01.ZOS-R1104-04は赤外線発光ダイオードとNPNシリコンフォトトランジスタで構成され、
黒色の熱可塑性樹脂製のハウジングに収斂する光軸上に並べて収納されています。
02.フォトトランジスタは赤外線のみを受光します。
03.これが正常な状態です。しかし、反射物体が ITR の近くにある場合、フォトトランジスタは反射放射線を受け取ります。
04.追加のコンポーネント情報については、IR および PT を参照してください。
| パラメータ(Ta=25℃) | シンボル | 最小。 | 典型的な | 最大。 | ユニット | 条件 | |
| 入力 | 順方向電圧 | VF1 | -- | 1.2 | 1.5 | Ⅴ | IF=20mA |
| VF2 | -- | 1.4 | 1.85 | IF=100mA、tp=100μs、 tp/T=0.01 | |||
| VF3 | -- | 2.6 | 4 | IF=1A、 tp=100μs、 tp/T=0.01 | |||
| 逆電流 | IR | -- | -- | 10 | μA | VR=5V | |
| 視野角 | 2θ1/2 | -- | 35 | -- | nm | IF=20mA | |
| ピーク波長 | λp | -- | 940 | -- | 度 | IF=20mA | |
| 出力 (検出器) | 暗電流 | ICEO | -- | -- | 100 | なし | VCE=20V Ee=0mW/cm2 |
| C-E飽和 電圧 | VCE(土) | -- | -- | 0.4 | Ⅴ | IC = 2mA Ee=1mW/cm2 | |
| 移行 特徴 | 現在の収集 | アイコン） | 0.1 | -- | 1.2 | mA | VCE=5V IF=20mA |
| 立ち上がり時間 | トレ | -- | 25 | -- | マイクロ秒 | VCE=5V IC =1mA RL=1KΩ | |
| フォールタイム | tf | -- | 25 | -- | マイクロ秒 | ||
